[REVIEW]Zhiyun Smooth-Q (Gimbal estabilizador manual de 3-Ejes)

Deen0X

Miembro del Foro
[REVIEW]Zhiyun Smooth-Q (Gimbal estabilizador manual de 3-Ejes)

nZwBVD

Uso de esta review

Se permite utilizar esta review, ya sea copiando entero el artículo o partes de el, o referenciándola mediante un link, a cualquiera que lo desee, con la única condición de que se mantenga el autor y un enlace a la fuente original de esta review, y que se encuentra en mi blog.

Para actualizaciones sobre este artículo, sugiero visitar el enlace mencionado anteriormente

Agradecimientos

A la tienda TomTop, por enviarme una unidad de su producto Zhiyun Smooth-Q Gimbalpara realizar esta review.

Enlaces de interés


Acuerdo de renuncia

No me hago responsable de ningún tipo de problema derivado de la implementación de los procedimientos o pautas indicadados en este artículo. Cualquier tipo de modificación que hagas en el dispositivo (como flasheo de una rom, cambio de bios, instalación de programas, configuración, mal ensamblado, etc), será bajo tu responsabilidad.

Contenido del paqueteUnboxing y descripción del contenido del paquete recibido

Una vez abierto el paquete nos encontramos con los siguientes elementos, que entiendo corresponden al contenido standard para este producto.


  • Manual de usuario (inglés)
  • Correa para estuche
  • Cable de carga MicroUSB
  • Estuche de transporte


  • Gimbal

Descripción del productoEnumeración de accesorios y componentes que conforman el paquete

A continuación describiré brevemente cada parte del dispositivo, listando cada componente existente en su estructura, y haciendo comentarios sobre los mismos cuando lo crea necesario.

En esta sección listaré solo las partes del dispositivo que contengan elementos apreciables para comentar. Aquellas caras o lados del dispositivo que no contengan nada apreciable, las omitiré.

Vista frontal


Me es complicado listar los elementos de este dispositivo, pero haré mi mejor esfuerzo en nombrarlos y describirlos.

  • Soporte ajustable para móvil
  • Eje de inclinación vertical
  • Brazo extensible
  • Eje de cabeceo
  • Brazo de soporte
  • Eje de movimiento horizontal
  • Mango con controles


Vista trasera


  • Ajuste para modo de anclaje del móvil (horizonal o vertical)
  • Puerto de carga para móvil (función de power bank)

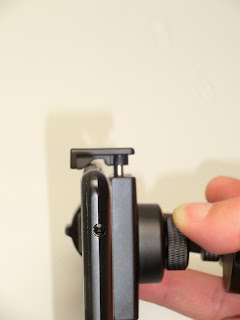

Detalle de la pieza de ajuste para horizontal y vertical.


Detalle del puerto de carga USB, para conectar un teléfono y usar la batería del gimbal como power bank para el móvil.

Detalles

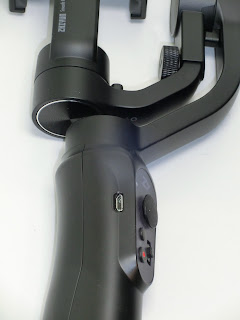

  • Puerto de carga MicroUSB del gimbal, y puerto de actualización de firmware

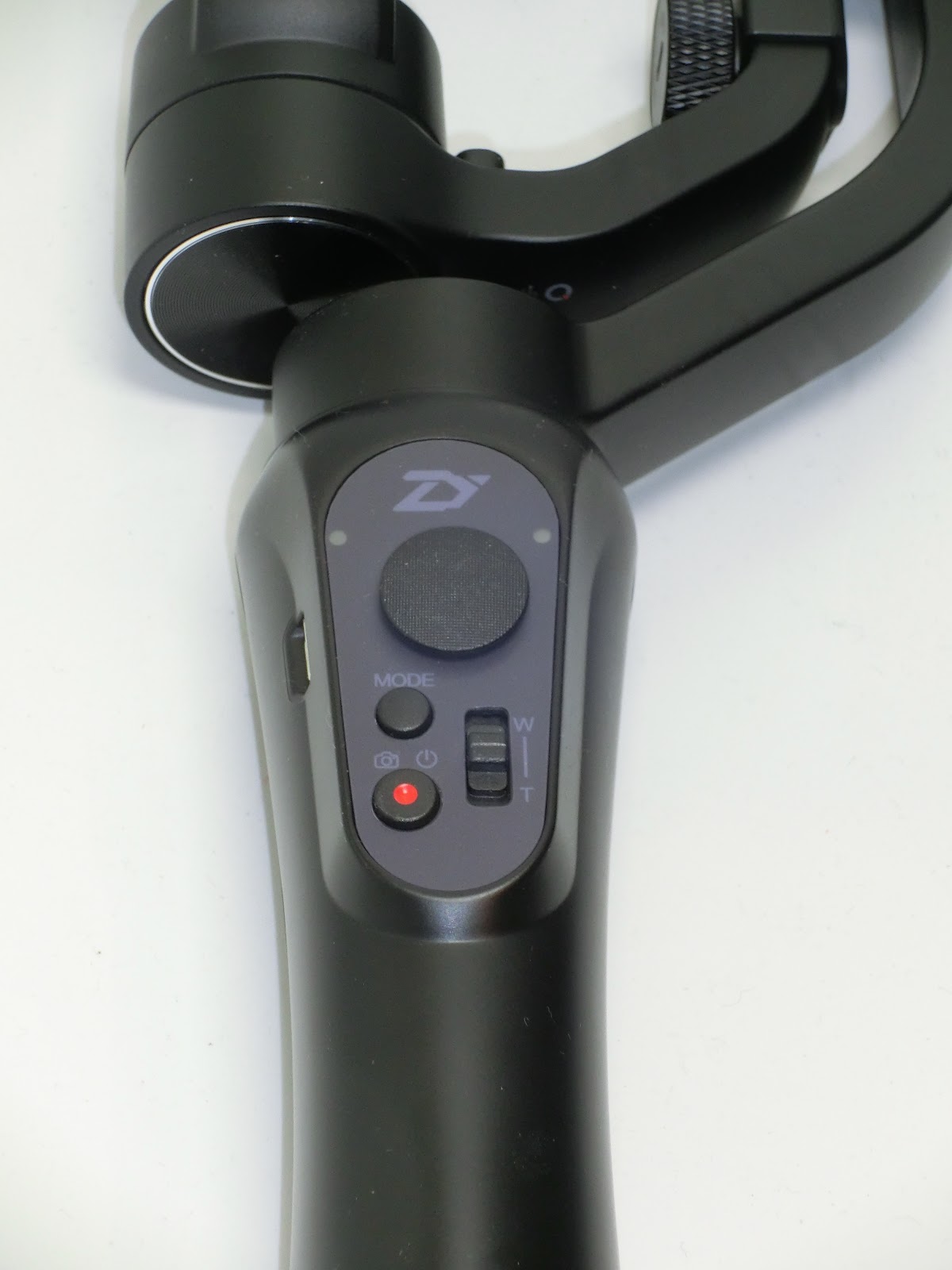

Detalle de los controles:

  • Indicador del estado del Bluetooth (Conectado, emparejando, sin conectar)
  • Indicador de nivel de la batería (Cada parpadeo indica un bloque de 25% de batería)
  • Joystick
  • Botón de modo
  • Botón de encendido/enfoque/disparador
  • Switch para ajustar zoom/modo fotografía o vídeo (dependiendo de la aplicación)

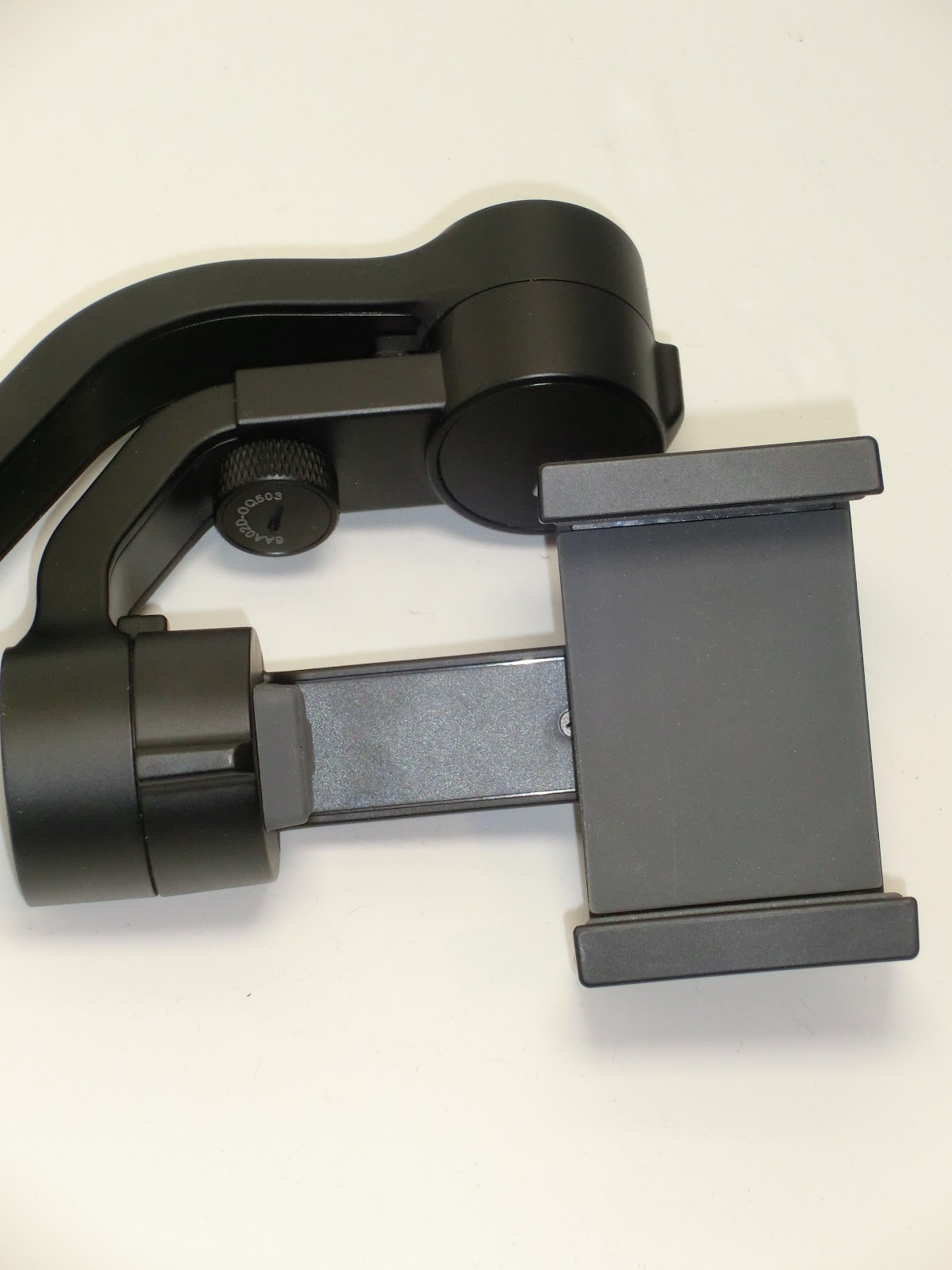

Detalle del tornillo para ajustar (extender) el brazo de soporte y poder utilizar móviles un poco mas largos, para encontrar el punto de equilibrio para un trabajo óptimo del Gimbal.


Detalle del soporte del móvil. Para insertar el móvil hay que abrir con fuerza este soporte (que cierra por medio de muelles/resortes)

Sobre este soporte, hay que mencionar que está preparado para móviles finos en general.

Tengo varios móviles en casa y sólo con uno he podido realizar pruebas (lamentablemente, el que tiene peor cámara).


Estos 2 móviles son del tipo robustos (rugerizados).

A la izquierda un Doogee S60, que por su grosor no es posible instalarlo en el soporte, por que no queda bien agarrado.

A la derecha un AGM A8-SE, que tiene el mismo problema del grosor.

En ambos casos he tenido que descartar utilizar estos móviles por que es imposible instalarlos en el soporte.


Luego he probado con un AGM-X1 que es otro móvil robusto, pero mas delgado que los anteriores, y aquí el soporte si que alcanza a agarrar el móvil, pero como se puede ver en la imágen de la derecha , queda sujeto de forma muy precaria y con alguna sacudida del gimbal el móvil se terminará saliendo del soporte (cayendo al suelo).


Finalmente, he probado con un Meiigoo M1, que es un móvil relativamente delgado, y que aún así no entra perfectamente en el soporte, pero queda sujeto lo suficiente como para poder manejarlo sin problemas con el Gimbal.


Además, entra en el soporte lateral del gimbal, por lo que queda seguro, y ajustando el tornillo del extensor, podemos centrar el punto de gravedad para que el Gimbal lo pueda manipular sin hacer demasiado esfuerzo.

Nota: Las demos capturadas en esta review las haré con este móvil, por que es el único que tengo a mano que puede ser instalado en el Gimbal. La calidad no es la mejor que podemos esperar, pero nos servirá para hacernos una idea general de como funciona el Gimbal.


Detalle del agujero o rosca para el tornillo de fijación de trípode en la parte inferior del gimbal.

Primera impresión y comentarios generales del dispositivoCuál ha sido mi primera impresión.

Hasta el momento nunca me había llevado una primera impresión tan buena con otro dispositivo como la que he tenido con este Gimbal.

Desde el momento de sacar el estuche, abrirlo y tener el dispositivo en las manos, observé mucha calidad en todo.

Debo reconocer que antes de este gimbal, mi opinión sobre este tipo de dispositivos era que ni me planteaba tener uno, puesto que consideraba que son accesorios orientados al ámbito profesional, y que nunca sabría sacarle provecho, pero mi opinión ha cambiado radicalemente luego de estar usando y haciendo pruebas con el.

A la hora de trabajar, lo hace tan bien y de forma tan natural, que adaptarte a su uso se hace natural al 100%. Una vez que capturas alguna secuencia de vídeo y te das cuenta de lo que puede hacer, su uso se hace casi inmediatamente necesario para realizar capturas de casi lo que sea con el móvil.

Las primeras pruebas las he realizado utilizando la aplicación de la cámara del móvil, sin instalar siquiera la aplicación del propio Gimbal. Sólo con el gimbal, sin ningún tipo de interacción directa con la cámara (sin conectarla), ya se pueden obtener resultados muy sorprendentes, sobre todo en lo que respecta a planos en movimiento con cambios o seguimiento de algún objetivo (seguimiento manual), y sobre todo con el estabilizador de imagen.

Secuencias como caminar o correr, capturando la secuencia de vídeo con el Gimbal como soporte, mejora notablemente la calidad del vídeo reduciendo mucho el movimiento generado por el desplazamiento.

Por ejemplo, el siguiente vídeo es una demostración rápida que hice precisamente para ver que tal se comportaba el estabilizador de imagen.

Nota: Como he comentado anteriormente, estoy utilizando el único móvil que me era posible utilizar con el dispositivo (por tamaño), y la calidad de vídeo no es la mejor, pero creo que es suficiente para poder apreciar las funcionalidades del Gimbal.

En el vídeo le he pedido a mi ayudante (mi hijo) que vaya con el Gimbal caminando y corriendo, mientras yo he ido grabando detrás de el para mostrar como ha utlizado el Gimbal, y que se aprecie que realmente no ha tenido ningún cuidado especial para no moverlo de forma brusca

A destacar, está cuando baja y sube los peldaños, que la imagen ha tenido un plano bastante suave, o cuando está corriendo, para todo lo que sacude la cámara, el vídeo capturado (pantalla principal) muestra muy poco de este movimiento.

Si utilizando el gimbal de manera muy despreocupada como se ve en el vídeo, se nota una mejora sustancial en la captura final, si aplicamos un poco mas de cuidado, intentando evitar movimientos bruscos, saltos al desplazarnos, etc, la calidad del vídeo capturado será, como dice el slogan del producto:



Muévete como en las películas​

Evidentemente, para sacar el mejor de los resultados es imprescindible tener un móvil que tenga una buena cámara, para tener unos resultados aún mas profesionales (o por lo menos, menos amateur)

Funciones y uso de los controles

Los controles del dispositivo son bastante fáciles de entender, pero revisando el manual que acompaña el dispositivo encontramos algunas cosas que no se intuyen en primera instancia.

El joystick sirve para mover los ejes del Gimbal. En función del modo en el que estemos trabajando, tendremos control sobre algunos ejes:

Lo primero que tenemos que considerar es que existen 3 ejes o motores en el dispositivo:


El inferior es el que realiza el movimiento horizontal, o de Pan/Paneo

El lateral es el que realiza el movimiento inclinación vertical, o de Tilt

El trasero es el que realiza el movmiento de giro o inclinación lateral o Roll (creo que también se puede llamar Cabeceo). Este movimiento sirve para corregir el horizontal del plano que estamos capturando.

El siguiente esquema muestra la forma de cambiarnos del modo de operación con el botón "Mode"

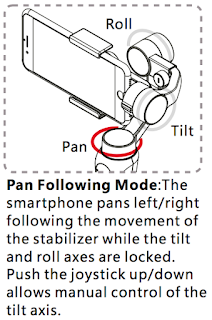

  • Al encender el Gimbal, por defecto estaremos en el modo "Pan Following Mode"


En este modo podremos controlar el "Pan" con el mango del gimbal, mientras que el "Tilt" con el joystick del panel.

  • El siguiente modo es el "Locking Mode" y a él accedemos presionando una vez el botón "Mode"


En este modo podremos controlar el "Pan" y el "Tilt" con el joystick del gimbal.

Estando en este modo, si presionamos nuevamente, volveremos al modo "Pan Following Mode"

  • Finalmente, si presionamos 2 veces el botón "Mode", y estando en uno de los modos anteriores, pasamos al modo "Following Mode"


En este modo, el control de "Pan" y "Tilt" se realiza por el mando del propio Gimbal, y solo podremos controlar el "Roll" mediante el joystick.

A continuación dejo un vídeo donde he intentado demostrar estos modos

En la pantalla principal está el vídeo capturado, y en la pequeña se puede ver como manipulo el Gimbal en según el modo en el que me encuentre.

Ya que es tán fácil manejar el dispositivo, he querido capturar un vídeo rápido, donde se pueda hacer uso de algunas de las características, aunque hay que tener presente que es un simple ejemplo y que la calidad de vídeo no ha sido la mejor (posiblemente toqueteando en las opciones de la aplicación he cambiado la calidad o algo), pero que puede hacer la idea de algunas de las cosas que se pueden hacer con este Gimbal.

El objetivo del video ha sido mantener el objetivo de la cámara centrado por donde está el asiento, y con la ayuda del tripode, que lo he utilizado de extensión, he subido y bajado la cámara, sin preocuparme mucho realmente hacia donde estaba apuntando, y he dejado el trabajo al propio Gimbal para que mantenga el objetivo visible (exceptuando cuando paso por debajo de el)

Resumiendo, y es que estoy muy entusiasmado con el dispositivo, pero en primera instancia puedo decir que la primera impresión y toma de contacto han sido muy positivas.

Información del productoInformación técnica, especificaciones.

En esta sección pondré la información disponible de forma pública sobre el producto, y que puede ser obtenida desde la página oficial del fabricante, del vendedor, o incluso en el propio embalaje del producto.

  • Brand: Zhiyun
  • Model: Smooth-Q
  • Color: Jet Black
  • Panning Angle: 360°
  • Rolling Angle: ±30°
  • Tilting Angle: +185°, -135°
  • Operating Time: 8~12 hours
  • Operating Temperature: -10? to 45?
  • Valid Payload: 75g~220g
  • Charging Current: 1500mA
  • Item Size: 11.8 * 10.5 * 28.5cm / 4.7 * 4.1 * 11.2in
  • Item Weight: 450g / 15.9oz
  • Package Size: 36.8 * 15.5 * 7cm / 14.4 * 6.1 * 2.8in
  • Package Weight: 1000g / 35.3oz
  • Package Contents:
    • 1 * Zhiyun Smooth-Q Mobile Gimbal
    • 1 * Micro USB Charging Cable
    • 1 * Carrying Bag
    • 1 * User Manual (English)

Ejemplos de uso

Voy a insistir en que no soy un profesional de la Imagen y sonido (Vídeo), por tanto todas las pruebas y demostraciones están realizadas como el más novato en estos temas, y por tanto he capturado las características que más me han llamado la atención para mostrar a otros usuarios que, como yo, no tenemos mucha idea del tema pero que podría resultar muy interesante conocer este producto por las características y funcionalidades que tiene.

Como he dicho, la cámara que estoy utilizando no tiene una calidad sobresaliente, pero espero que sea suficiente para mostrar en términos generales de lo que es capaz el dispositivo

Las aplicaciones.

Tenemos 2 aplicaciones principales para este dispositivo.

Cada una de estas aplicaciones ofrece funcionalidades distintas para el uso con el Gimbal.

Zhiyun Assistant




(Código QR que enlaza con la app en la playstore)​

Con esta aplicación tendremos un status general del dispositivo, además de poder controlar sus funciones desde el propio móvil.

Zhiyun Play


(Código QR que enlaza con la app en la playstore)​

Esta aplicación es complementaria a la anterior, y aquí tendremos funciones de disparo muy interesantes, tanto en fotografía como en vídeo.

Modo Fotografía

  • Visor de la cámara


  • Ajustes - Cámara


  • Ajustes - PTZ


  • Ajustes - General

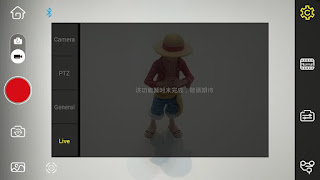

  • Ajustes - Live


(No estoy seguro de lo que hace este ajuste)

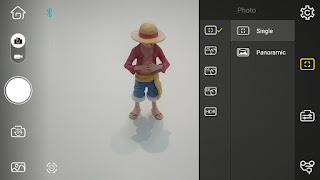

  • Foto - Simple (1 fotografía)


En este menú, tenemos que por el modo de 1 fotografía, podemos elegir capturar con el pulsador, retardo de 2, 5 o 10 segundos, y activar la función HDR

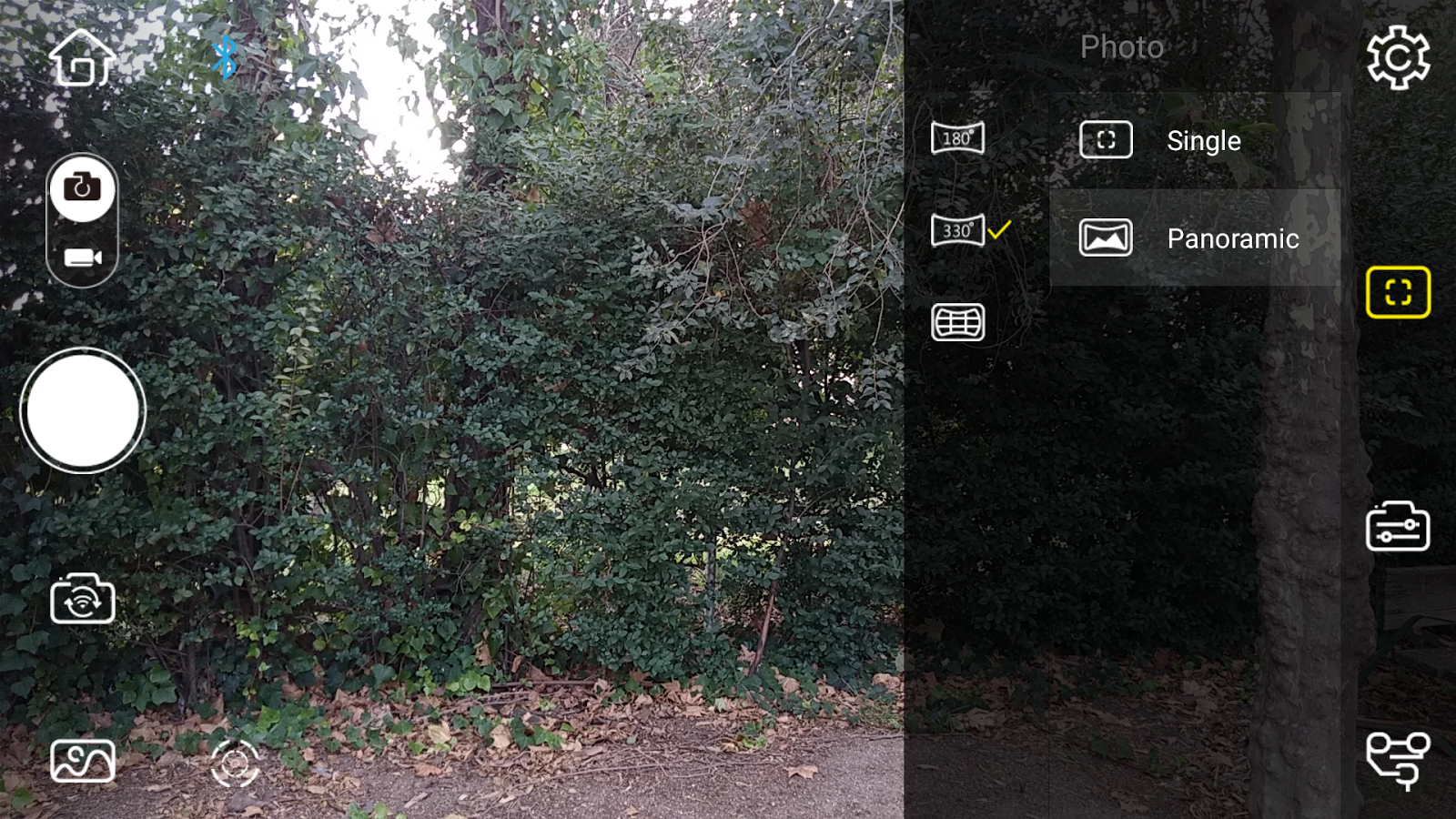

  • Foto - Panorámica


En este modo tendremos 3 opciones para capturar una fotografía panorámica, y que son 180º, 360º y modo Rejilla (GRID)



Ejemplo Panorámico 180º



Ejemplo 360º​



Ejemplo GRID​

Comparando las imágenes, me han parecido demasiado parecidas las de 180º y GRID, por lo que he concluído que posiblemente me he equivocado en algún punto, y por esta razón he vuelto a realizar la prueba, para comparar los resultados.

Panorámico 180º




Panorámico 360º



Panorámico GRID

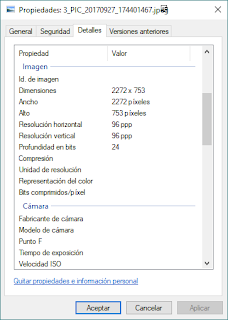

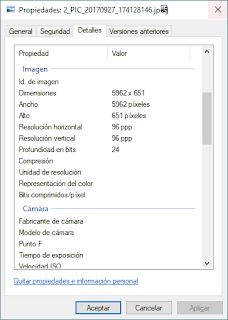

Aquí nuevamente he visto algo raro, y como en el anterior set de ejemplos cuando llegamos al modo GRID, el resultado no refleja lo que entendemos deberia haber captado.

Si seguimos el vídeo donde se ve el Gimbal moviendo la cámara para capturar las 9 imágenes (3x3), la secuencia debería haber capturado la parte superior de los árboles en las 3 primeras fotos (fila superior de la cuadrícula), pero vemos que la imagen final muestra lo que corresponde a las 3 imágenes centrales y las 3 inferiores, pero no se ve reflejada la superior.

He capturado otros ejemplos y tengo el mismo resultado. Al parecer, es un problema del software de la cámara, y que posiblemente no puede unir correctamente las imágenes para realizar la composición, descartando las 3 primeras.

Aún así, el resultado se ve mayor que en la captura de 180º (en altura por lo menos), y hay que estar atentos para cuando salga alguna actualización de la app, que posiblemente solucione este problema.

Supongo que con alguna actualización de la aplicación este problema se solucionará.

Modo Vídeo

En esta sección tenemos disponibles los siguientes modos:

Default (Normal)


En este modo capturaremos vídeo de manera normal con la cámara.

Slow Motion (Cámara lenta)

En teoría este modo debería poder capturar imagen a una tasa de frames mas elevada de lo normal, pero no he conseguido obtener el efecto correctamente.

He probado con el móvil de un amigo, que de forma nativa su aplicación de cámara tiene slow motion integrado, pero el resultado es el mismo que con los móviles que he probado.

Dejo una muestra para que se aprecie el resultado obtenido.

Time Lapse

Este modo nos permite realizar un tipo de video llamado Timelapse, donde indicaremos en primer lugar cada cuanto tiempo la cámara capturará una imagen, y cuánto tiempo en total estaremos capturando.

He capturado un ejemplo de video donde muestro 3 configuraciones distintas para obtener este efecto.

Moving Time Lapse

En este último modo, podremos obtener un efecto muy llamativo, ya que podremos programar al Gimbal para que, estableciendo puntos de ruta (podemos establecer varios), al indicar el tiempo total que queremos capturar (además de cada cuanto tiempo tomar un frame), el Gmibal desplazará la cámara por dichos puntos, dividiendo el tiempo en tantos puntos tengamos programados.

O lo que en resumidas cuentas es un Time Lapse, pero con el agregado que desplazamos la cámara.

Acerca del uso de la batería

Esta sección de la review generalmente la escribo varios días después de haber publicado la primera parte de la misma, y es que para poder hablar de la batería es necesario un uso del dispositivo por algunos días, para poder tener una experiencia mas realista y que no esté basada en los datos proporcionados por el fabricante.

De momento poco puedo comentar en este apartado, por que he estado utilizando el gimbal por varios días, un par de horas diarias, y de momento no me pide carga.

Cierto es que cuando lo recibí, estuve un par de días con el probando cosas, y decidí cargarlo sin esperar a que se agotara la batería.

Según la página del fabricante, la batería del dispositivo da hasa 12 horas de uso contínuo.


Por norma, lo que se promociona en las páginas de fabricantes con respecto a la batería, es bastante relativo ya que con unas condiciones muy específicas se llegan a dichas duraciones, pero en este caso, donde no hay mucho misterio con respecto a donde ahorrar en batería (los motores están contínuamente realizando micromovimientos para mantener el gimbal estable), creo que es bastante factible que efectivamente tengamos una duración larga con el Gimbal.

Ahora, la carga de un móvil con el propio Gimbal, evidentemente nos afectará en la duración de la batería. Recordemos que segun el fabricante, tenemos una bateria de 2000 mAh, y por tanto tampoco es que su capacidad sea muy grande,y por tanto deberíamos tener en consideración este punto, si vamos a cargar un móvil utilizando el Gimbal como power bank.

Pros, contras y mejoras

Como en todo producto, nos encontramos frente a un disopsitivo que tiene sus puntos a destacar de forma positiva, también nos encontramos con aquellos puntos o características que, o no cumplen correctamente con lo que se les pide, o simplemente no incorporan una funcionalidad que, en mi opinión, debería incluír. Asimismo, y en parte basado en esta lista de puntos en contra, en donde doy mi punto de vista sobre que aspectos deberían tenerse en consideración en caso de generar una versión evolucionada o actualizada del dispositivo.

Pros

  • Construcción sólida, que se ve y se siente de muy buena calidad
  • Muy fácil de utilizar
  • Los modos que ofrece la aplicación son realmente interesantes y no simplemente modos para agregar opciones que no se utilizarán.
  • Duración de la batería muy buena
  • El botón "Mode" es muy práctico para sus multifunciones
  • No es necesario ser un profesional o tener mucho conocimiento, para poder utilizar este accesorio y ganar en calidad de fotografías y, sobre todo, en vídeo
  • Dispone de Rosca de trípode con la que se puede fijar en un trípode u otro accesorio similar.

Contras

  • Todavía existen algunos bugs en las aplicaciones.
  • Elsoporte no está diseñado para móviles grandes. Está pensado sobre todo para móviles tipo "Slim"
  • El zoom que aplica es muy brusco. Creo que aunque sea por software, se podría conseguir un zoom mas suave y que no moleste a la hora de utilizarlo en una secuencia de vídeo.

Mejoras

  • Modificar el soporte para permitir móviles mas grandes

Conclusión

Siendo un total novato en temas de accesorios de fotografía y vídeo, debo decir que me ha impresionado mucho y para bien este dispositivo.

Nunca me había planteado la posibilidad de utilizar uno de estos "aparatos" por que, y aquí me imagino que hay muchos como yo, pensábamos que estos dispositivos estaban pensados para profesionales o usuarios con conocimientos que podrían sacar provecho, pero me ha bastado poder utilizado para darme cuenta que es algo que está al alcance de cualquier persona, que no se necesitan unos conocimientos específicos para poder utilizarlo y que además tiene un precio bastante asequible para la mayoría de personas.

Además, por la misma razón de que sea tan asequible, es una herramienta muy interesante para introducir a gente en el mundo de la fotografía y los vídeos, para que puedan obtener resultados mas depurados desde el comienzo de su andar en este mundo, o simplemente por que quieran mejorar sus producciones caseras de forma 100% notable desde el primer momento.

Si estás leyendo este artículo y eres como yo, alguien muy "amateur", y sientes que podría interesarte de alguna manera este dispositivo, te animo a que te lances por el, por que estoy seguro que como a mi te va a sorprender muy gratamente.

Y si eres alguien que sabe algo mas de este mundo, seguro que también te sorprenderá. Conozco un profesional que ha estado probando el dispositivo y que está muy conforme con su desempeño y funcionalidad.

Palabras finales

Es un placer poder descubrir dispositivos como este y que me dejen tan buena sensación al utilizarlo.

Soy consciente que este artículo no es lo completo que podría ser, pero he intentado dar mi visión sobre el mismo como usuario novel, y que la información que he publicado haya sido útil.

Zalu2!

Deen0X
