Conector Molex

Francisco Mercader · 2024-08-31T13:40:22+0100

Tengo, de segunda mano, un pc gamer con una tarjeta gráfica DirectCU II . Al encenderlo, la tarjeta no proporciona video y veo que le falta uno de los conectores Molex de ocho cables que la alimentan. Puedo comprarlo pero no sé si el orden de los cables amarillos y negros es standard en todos los molex . Tengo miedo de colocar uno distinto al que pudo venir de fábrica y cargarme la tarjeta. No he podido consultar el esquema porque las webs que dicen proporcionar el manual son señaladas como peligrosas por mi antivirus. Ah: el ordenador funciona bien si coloco una tarjeta de video más sencilla. ¡Gracias!

Francisco Mercader · 2024-08-31T13:55:55+0100

Perdón. Veo que estoy llamando 'molex' a un conector de manera errónea. Me refiero al bloque de ocho cables que lleva un gancho flexible y que se inserta en una tarjeta gráfica o a una placa. Perdón por mi error.

Segador · 2024-08-31T14:44:26+0100

Hola!

Si la fuente de alimentación no trae los dos cables PCIe que necesita tu gráfica, teóricamente no se tratará de una fuente lo suficientemente potente.
Le puedes poner el cable que falta (lo venden en amazon), pero te arriesgas a tener problemas.
Con respecto a la conexión no debes preocuparte, ya que sólo existe una forma de conectar dicho cable a la GPU. Es imposible equivocarse.
Sin tener más información acerca de tu equipo (modelo de gráfica, CPU y fuente de alimentación, principalmente) no puedo ayudarte mucho más.

Saludos.

Informático · 2024-08-31T14:45:51+0100

El problema que describes es delicado, ya que conectar un cable de alimentación PCIe incorrecto a tu tarjeta gráfica podría dañarla permanentemente. Es importante que sigas ciertos pasos para asegurarte de que utilizas el cable adecuado.

Información sobre los cables PCIe:

Los cables PCIe de 8 pines (6+2) son estándar en términos de formato de conexión, pero los esquemas de los cables internos (es decir, cómo se conectan los cables de alimentación desde la fuente de poder al conector PCIe) pueden variar según el fabricante. Esto es especialmente cierto para fuentes de alimentación modulares, donde mezclar cables de diferentes fabricantes o modelos puede resultar en una conexión incorrecta y peligrosa.

Pasos para Solucionar el Problema:

Usa Solo Cables de la Fuente de Alimentación Original: Si la fuente de alimentación del PC es modular, es crucial utilizar los cables específicos diseñados para ella. No todos los cables PCIe de 8 pines son iguales, y los cables de una fuente de alimentación podrían tener un pinout diferente al de otra, incluso si el conector parece idéntico. Si no tienes los cables originales, busca reemplazos específicos de la misma marca y modelo de fuente.
Consulta el Manual de la Fuente de Alimentación: El manual de la fuente de alimentación debería tener un diagrama de los cables y sus conexiones correctas. Si no tienes el manual en físico, puedes buscarlo en la web oficial del fabricante de la fuente. Evita descargarlo de sitios no confiables.
Compra el Cable Original o del Mismo Fabricante: Si no tienes acceso a los cables originales, lo mejor es comprar un cable de la misma marca y modelo de la fuente de alimentación. Comprar cables genéricos podría ser riesgoso porque los pinouts pueden variar.
Evita Adaptadores Genéricos: Adaptadores como los de Molex a PCIe o similares pueden no proporcionar la corriente necesaria de manera adecuada y podrían dañar la tarjeta gráfica o la fuente de alimentación. Además, estos adaptadores suelen ser de baja calidad y no están diseñados para cargas de alta demanda como las de una tarjeta gráfica potente.
Verifica la Fuente de Alimentación: Asegúrate de que la fuente de alimentación tenga suficiente potencia para la tarjeta gráfica que estás intentando usar. Una tarjeta gráfica DirectCU II, dependiendo del modelo exacto, puede necesitar una fuente de alimentación robusta (de al menos 500W o más, dependiendo de otros componentes del sistema).
Consulta al Fabricante de la Tarjeta Gráfica: Si tienes dudas sobre el conector correcto, consultar la página oficial del fabricante de la tarjeta gráfica podría proporcionarte el esquema o información adicional. También, considera contactar al soporte técnico del fabricante.
Busca el Diagrama en Foros Confiables: Si los sitios oficiales no son una opción, consulta foros confiables como Tom’s Hardware, Linus Tech Tips o Reddit, donde los usuarios suelen compartir diagramas y esquemas correctos de cables.

Si necesitas ayuda para encontrar el manual o diagrama correcto, proporciona la marca y modelo exacto de la fuente de alimentación y la tarjeta gráfica, y puedo ayudarte a buscarlo de manera segura.

smarty · 2024-08-31T14:49:29+0100

Añado que el cable que es de 8 pines que se compone de 6+2 es el que va a la grafica, no lo confundas con el cable EPS de 4+4 que es el que va en la placa base para alimentar al procesador.
En teoría este último no encaja en la grafica, pero he visto algún caso de persona con determinación que casi lo consigue y casi la lía jajaja

Francisco Mercader · 2024-08-31T15:58:54+0100

smarty dijo:
Añado que el cable que es de 8 pines que se compone de 6+2 es el que va a la grafica, no lo confundas con el cable EPS de 4+4 que es el que va en la placa base para alimentar al procesador.
En teoría este último no encaja en la grafica, pero he visto algún caso de persona con determinación que casi lo consigue y casi la lía jajaja

Francisco Mercader · 2024-08-31T16:30:40+0100

Dices que los cables de ocho pines que van a la gráfica son 6+2 pero veo que el lugar donde ha de ir conectado en la mía tiene el clip de enganche exactamente en el centro y no ligeramente ladeado, como creo que tendria que ser, según he leído, si fuese un 6+2.
La gráfica es una DirectCU II de Asus pero no veo más detalles aparte de los de su etiqueta: "R9280-DC2T-3GD5". Veo en ella dos conectores, muy juntos: uno de seis pines que está ocupado por su cable de alimentacion y otro de ocho de los de enganche central (no ladeado) que no tiene con qué alimentarse. A ése es al que le pondría alimentación con miedo de estropear todo. La placa es una 'Xtreme Phase' de Asus que tampoco arrancaba hasta que con una chapuza conseguí extra- alimentarla en un conector EPS de 4+4 que tenía en un extremo. La fuente es una Silver Stone de 300 Watios. Ahora mismo el sistema arranca bien sólo si le coloco una gráfica sencilla. ¡Gracias!

Segador · 1 Sep 2024

Hola!

Francisco Mercader dijo:
Dices que los cables de ocho pines que van a la gráfica son 6+2 pero veo que el lugar donde ha de ir conectado en la mía tiene el clip de enganche exactamente en el centro y no ligeramente ladeado, como creo que tendria que ser, según he leído, si fuese un 6+2.

Tus conexiones deben ser como estas:

Con el cable adecuado, conectarlas sería fácil.

Francisco Mercader dijo:
La gráfica es una DirectCU II de Asus pero no veo más detalles aparte de los de su etiqueta: "R9280-DC2T-3GD5". Veo en ella dos conectores, muy juntos: uno de seis pines que está ocupado por su cable de alimentacion y otro de ocho de los de enganche central (no ladeado) que no tiene con qué alimentarse. A ése es al que le pondría alimentación con miedo de estropear todo.

Con la conexión adecuada, no se estropearía nada.

Francisco Mercader dijo:
La placa es una 'Xtreme Phase' de Asus que tampoco arrancaba hasta que con una chapuza conseguí extra- alimentarla en un conector EPS de 4+4 que tenía en un extremo. La fuente es una Silver Stone de 300 Watios. Ahora mismo el sistema arranca bien sólo si le coloco una gráfica sencilla. ¡Gracias!

Va a ser imposible hacer funcionar esa gráfica con esa fuente de alimentación.
Sólo la gráfica consume 200W, luego súmale el procesador y resto de componentes....

https://www.techpowerup.com/gpu-specs/asus-r9-280-directcu-ii-top.b2844

Con respecto a la placa, ni idea de ese modelo. ¿Tampoco sabes que procesador lleva?

Saludos.

Francisco Mercader · 1 Sep 2024

Veo que es un I7 -930 a 2,80 Ghz. La fuente, de 300 W si me pareció escasa pero el que me lo ha vendido dice que se lo montaron así en una tienda y dice que le funcionaba.

Segador · 1 Sep 2024

Francisco Mercader dijo:
Veo que es un I7 -930 a 2,80 Ghz. La fuente, de 300 W si me pareció escasa pero el que me lo ha vendido dice que se lo montaron así en una tienda y dice que le funcionaba.

Imposible que le funcionara.

Ese procesador necesita más de 100W para funcionar, más los 200W de la gráfica...

Además, ¿el cable que le falta? ¿Cómo te dice que así le funcionaba?

Tendría el equipo con otra fuente.

Si quieres hacer funcionar ese equipo, necesitarás al menos una fuente de estas características.

https://www.amazon.es/MSI-MAG-A650BN-alimentaci%C3%B3n-DC/dp/B0991TZ399/ref=sr_1_7?
__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=26J3JNA8DWWLI&dib=eyJ2IjoiMSJ9.-RSLvm0jE-zHFB1Tw--DkJ5elIQSpe1q8mPDeP_8RK1Uqwr4u1gG5iXXnTBcSYhC3hoCW3Eu676MXb9fK8_5sOw8WXHcr949vhZNVYOaeG5nO-aFZ-2x24jiRNZyrJivbNTfhmYVdQ-sk7dSjh-kyJxXq2IUyVY5jQoMrtZwq5FrH25PkRnuR2hSNRpqgoByl_Lf7v6M23SXGpBSkyxFv33KiDPJ8Zb-BCu7X_j_-FERfgu7O1FDF52Ukm_Yd9QyWAmSd36GSa7K8xMy8d2U-MaMePTvVA3bQu5wYEkgSmw.mzOKYvdbIZKI-T8j6cxq_utBjNFwOEgqN4xFX1_9cBs&dib_tag=se&keywords=fuente+650&qid=1725219918&sprefix=fuente+650%2Caps%2C106&sr=8-7

Francisco Mercader · 3 Sep 2024

Ante todo, muchas gracias. He sustituido la fuente que llevaba el PC, a todas luces insuficiente (parece que me han instalado lo que les sobraba por ahí) , por una de 850 W. Ahora ha arrancado todo perfectamente. También me deben de haber tomado el pelo con la memoria RAM porque me dijeron que llevaba 18 GB y veo que aparecen 6 GB. he ido cambiando de sitio los tres peines para ver si había alguno estropeado y todos funcionan, dando 2GB cada uno: me queda la duda de saber cuánta memoria realmente tienen porque no veo manera de identificarlo en las etiquetas: Me han querido timar y lo han conseguido en parte: pero ahora tengo un Gamer con procesador I7 y una tarjeta de video (creo que de gama media-alta) para poder funcionar con simuladores de vuelo por sólo 200 euros. Sólo me falta rellenar bien los slots de memoria. Aunque lo de la memoria es otra dificultad: que la que tengo instalada señala que funciona a 1,65 V y toda la que veo, nueva o de ocasión, indica 1.5 V. Ya no sé si he de quitar toda la que hay y gastarme el dinero en RAM distinta.

Segador · 4 Sep 2024

Hola, Francisco:

Francisco Mercader dijo:
Ante todo, muchas gracias. He sustituido la fuente que llevaba el PC, a todas luces insuficiente (parece que me han instalado lo que les sobraba por ahí) , por una de 850

Tanta potencia no era necesaria, pero bueno... siempre es mejor que sobre a que falte. Nunca se sabe en un futuro lo que puedas sustituir o ampliar.

Francisco Mercader dijo:
W. Ahora ha arrancado todo perfectamente. También me deben de haber tomado el pelo con la memoria RAM porque me dijeron que llevaba 18 GB y veo que aparecen 6 GB. he ido cambiando de sitio los tres peines para ver si había alguno estropeado y todos funcionan, dando 2GB cada uno: me queda la duda de saber cuánta memoria realmente tienen porque no veo manera de identificarlo en las etiquetas: Me han querido timar y lo han conseguido en parte

En el mismo ad. de tareas de Windows puedes comprobar la RAM instalada.
Hay un programa que me gusta mucho y te aconsejo, para comprobar exactamente cada componente instalado en tu PC y muchísimo más....
Además es gratuito.

https://www.hwinfo.com/

De todas formas, todo apunta a que tus módulos de RAM SI QUE SON de 6Gb cada uno.

https://www.pcexpansion.es/memoria_kingston_ddr3_6gb_khx1600c9d3t1k3.php

Asegúrate de instalar correctamente los módulos de RAM, porque es muy extraño que solo te reconozca 2Gb por módulo.

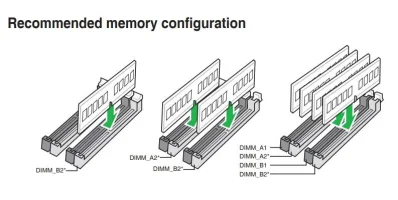

En tu caso (que tienes 3 módulos) deberías ocupar DIMM A2 - B2 y luego prueba
con A1.
Si te da problemas, sustituye A1 por B1.
Si te sigue dando problemas, instala sólo A2 y B2. Si en este punto te reconoce 12Gb., yo me olvidaría del tercer módulo.

Francisco Mercader dijo:
: pero ahora tengo un Gamer con procesador I7 y una tarjeta de video (creo que de gama media-alta) para poder funcionar con simuladores de vuelo por sólo 200 euros.

Vayamos por partes...

Equipo gamer si, pero bastante veterano. El procesador es del año 2010 y la gráfica del 2014.
Con juegos modernos y que sean algo demandantes, ya tendrías problemas de rendimiento.
Además, AMD dejó de dar soporte a esa gráfica hace algún tiempo, por lo que con juegos modernos también tendrías problemas con los drivers (que siempre serán antiguos).
A pesar de todo... si no eres muy exigente con los gráficos, no te importa jugar a resoluciones bajas y con calidad baja en muchas ocasiones, si que podrás mover algunos juegos decentes:

Francisco Mercader dijo:
Sólo me falta rellenar bien los slots de memoria. Aunque lo de la memoria es otra dificultad: que la que tengo instalada señala que funciona a 1,65 V y toda la que veo, nueva o de ocasión, indica 1.5 V. Ya no sé si he de quitar toda la que hay y gastarme el dinero en RAM distinta.

Personalmente, yo no invertiría más dinero en ese equipo. En todo caso un disco SSD (en caso de que no tengas) que siempre puedes aprovechar en un futuro para otro equipo.

Saludos.
