PC para edicion y juegos

Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Efectivamente es un nuevo tipo de almacenamiento que va directo a la placa y así conseguir velocidades ultrarápidas

Tu placa base tiene 2 espacios para estos discos, uno con disipador y otro sin disipador. Creo que el sitio al que haces referencia sería para poner el segundo almacenamiento, pero el principal lo tienes que montar en el sitio que tiene disipador, el alargado entre el socket del procesador y el PCI para la gráfica. Quita el disipador y móntalo ahí, poniendo luego el disipador encima claro

Estos discos son muy rápidos pero se calientan más que un SSD sata, por ello que le vienen bien el disipador, aunque tampoco es algo imprescindible

Por cierto, la RAM primeramente tienes que usar las ranuras de color gris clarito

En cuanto a ampliar almacenamiento más tarde, puedes montar lo que quieras, depende de la capacidad que necesites y de la rapidez con la quieras que fluyan los datos

Como opinión personal, que no tiene por qué coincidir con la tuya, hoy en día solo montaría HDD si necesitara inmensa capacidad de almacenamiento, de 4Tb en adelante, porque los HDD siguen teniendo la mejor relación precio/capacidad... pero como son muy lentos solo se quedan para eso, almacenar y punto

Un SSD es lo más común para todo, los juegos actuales que están saliendo ya recomiendan tener un SSD, al igual que los programas edición de vídeo para agilizar los procesos ya que al final todo influye.
En cuanto a poner un SSD tipo sata o tipo M.2 pues lo que quieras, ciertamente ya los precios están muy equiparados entre gama alta de sata y gama media de M.2, cuando el sata tiene una limitación de 600MB/s y un M.2 normalito son 3.000/3.500MB/s, tope de gama 7.500MB/s
La limpieza de instalación también es favorable al M.2 como dices, al no tener cables...


pititxo

Miembro del Foro
Bueno todavía no he abierto los paquetes, pero de lo que he visto en internet, creía que solo tenía una conexión, esa que está entre el procesador, y la gráfica, pero bueno, me queda claro que HDD no.
Gracias.



Nota: Ver precios en PC Componentes Click aquí
Nota 2: En comunidad la ayuda ha de ser reciproca, busca temas sin respuesta y participa

Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Más abajo en la placa tienes otro conector M.2, que quedaría por debajo de la zona de los ventiladores de la gráfica


pititxo

Miembro del Foro
Hola @Zooropa, hoy me he puesto con el montaje, y después de poner todo algo falla en la placa, que no funciona los USB, y HDMI. Antes de conectar teclado, y raton lo he encendido, y no llegaba señal a una Smart tv de mi hija, y he pensado traer un monitor de mi casa, y nada. He probado a quitar la grafica grande, y probar con la de la placa, pero tampoco, y entonces, he conectado el teclado y el ratón, y no reaccionan. He soltado el disipador para comprobar la posición del procesador, y esta bien. No veo nada raro, pero no lo tengo claro, y por eso te escribo, pues no se si me falta algo por conectar. Por si te da una pista, el led del power se enciende rojo, y no se si tiene que ser así, o no, y lo que son los ventiladores, funcionan, tanto los cuatro de la caja, como el del disipador, y los de la gráfica, pero después de estar un rato se reinicia.
He dejado todo en casa de mi hija con intención de volver a probar mañana, pero no se que hacer. De la fuente he sacado la conexión grande a la placa, mas la de la cpu, las dos para la gráfica de 8, y de 6, otra para la conexión de los ventiladores. Pienso que igual es algo de eso, que me falta alguna conexión desde la fuente, porque me han sobrado algunos cables de ese tipo. Si se te ocurre algo te lo agradecería.
Un saludo.


pititxo

Miembro del Foro
Buenos días @Zooropa, voy a adjuntar unas fotos que hice ayer.
Yo creo que la conexión del panel frontal no esta bien. El led que se pone rojo al encender es el que detecta el disco, y el de encendido, no se enciende.
Las instrucciones de la placa dejan mucho que desear, y no he encontrado nada referido a las conexiones de esta placa.
Las conexiones de los ventiladores , y demás de la trasera, no se como los verás, porque eso también es nuevo para mi.



Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Bueno vamos a ver. Solucionar problemas a través de un foro es complicado, puede ser alguna tontería y no caer en ella

Vamos a centrarnos en hacer que inicie y luego ya veremos las conexiones de los ventiladores de la caja

De momento deja de lado la tarjeta gráfica, el procesador tiene gráfica integrada así que conectando directamente a la placa tenemos que sacar señal de vídeo
- Procesador: que esté bien colocado aunque no tiene mucha pérdida, solo tiene una posición de encaje
- El ventilador del disipador que esté conectado al CPU_FAN
- La ram veo que al final tienes los 4 módulos, que estén bien encajados hasta el fondo (imagino que compraste los 4 módulos del mismo modelo)
- La alimentación de la placa la veo bien, tanto el conector de 24 pines como el de 8 para la cpu. Que estén bien encajados hasta el fondo
- El disco M.2 tampoco tiene misterio ya que solo encaja de una forma. Aunque veo el disco en el segundo slot, no sé si es un segundo disco o el principal, que si fuera el principal tendrías que ponerlo arriba donde el disipador. Si es el segundo disco yo lo quitaría de momento hasta hacer la instalación de Windows.

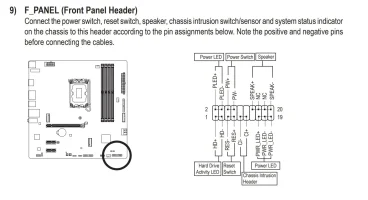

- En cuanto a las conexiones de los botones de la caja el de la derecha lo tienes mal conectado, ahí va un conector de 3 pines y tú has puesto uno de 2 pines. En el manual lo tienes bien explicado, no entiendo que digas que el manual es malo. En los propios conectores tendrán marcados dónde van conectados:
Captura de pantalla 2023-05-21 093348.jpg

Y ya no se me ocurre más que revisar, no tiene más realmente. Los componentes son correctos y compatibles así que por esa parte no habría problemas

Si ves que te agobias y se te hace imposible, no te queda otra que llevarte la torre a una tienda de informática para que lo solucionen, no te vas a quedar así...


pititxo

Miembro del Foro
Gracias @Zooropa.
La gráfica se la quité, para probar con la integrada.
El procesador, volví a comprobar soltando otra vez el disipador (triangulo del procesador, con el de la trampilla que lo sujeta, esta bien.
El CPU-FAN esta conectado, y funciona.
La ram si, al final compre otras 2 iguales, para evitar tener que volver a ir a instalárselas.
Los conectores de la alimentación de la placa, los volví a desconectar, y conectar de nuevo, pero volveré a hacerlo.
El disco M.2, también compre otro igual, y lo quitaré como me indicas.
Los conectores de la caja, ya me lo imaginaba, porque no alcanzo a ver bien el gráfico de la placa, y en el manual, ese gráfico de la izquierda indicando los conectores viene igual, pero el de donde tienen que ir conectados, no.
Esta tarde me pondré con ello otra vez.
Un saludo.


Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Tal cual viene el gráfico en el manual se corresponde en la placa base, he descargado una foto de la placa base y es así, siempre es así porque si no llevaría a confusión. He descargado el manual de la caja y tienes 3 conectores:
- HDD led: en la esquina izq abajo, respetando +/-, que parece ser que el negativo viene marcado en el cable con una raya blanca o igual está marcado en el conector
- Power led: en la esquina izq arriba, respetando +/-
- Power SW: seguido al Power led, respetando +/-


pititxo

Miembro del Foro
Hola @Zooropa, esta tarde he vuelto a intentar que funcione, pero no lo he conseguido. Ya he puesto los del panel frontal, y ahora el led de encendido es azul, pero no me funcionan los usb, ni el hdmi, tanto el monitor, como la smart tv no reciben señal, el teclado y el ratón tampoco van. He soltado la fuente de alimentación , y he reconectado todo tal que así.
y en la placa lo mismo. Al final he decidido llevarlo mañana a una empresa que reparan PCs y que intenten montarlo, porque yo no se que mas hacer. En el manual de mi placa, los gráficos que hacen referencia a la conexión del panel vienen en el reverso, no trae mas que esto.IMG_20230521_174515.jpg
Por eso me equivoqué con los dos individuales.
Me pregunto si no será algo de actualización de la bíos, como lo que me dijiste de la B660 M, porque ya no se me ocurre nada más.
Un saludo.


Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Los cables en la fuente están bien

Está claro que el arranque actúa. El porqué no sale señal de vídeo pues a ver qué será... Una placa B760 ya está preparada para cualquier procesador gen 13, lo estuve mirando y el 13500 lo reconoce desde la versión F1, la primera con la que sale la placa de fábrica vamos

¿Con la placa base o la caja no te viene ningún mircoaltavoz? si tuvieras uno para conectarlo a la placa base, si fuera un fallo de hardware mandaría pitidos y según la secuencia de los pitidos daría una pista de donde están los problemas

Ya no se me ocurre más así que no te queda otra que acudir a un profesional. Ya contarás a ver que era, igual tampoco es problema tuyo y algo te tocó defectuoso...


pititxo

Miembro del Foro
Buenos días @Zooropa, ya me han diagnosticado el fallo, y es la placa base. Nunca he tenido que devolver nada a PcComponentes, y no se que pasos hay que dar, ¿Suele ser muy tedioso, o basta con llamar por teléfono, te explican?
Si sabes como va el tema de devoluciones, y me puedes orientar un poco, te lo agradecería.
Un saludo.


Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Vaya, mira al final no era tema de mal montaje.
Nunca he tramitado nada en PCC, en principio estando dentro de los primeros 15 días es un cambio directo de producto, y no una reparación en garantía

Pero vamos que lo que debes hacer es llamar a PCC o mandarles un correo y listo, o abrir una incidencia del pedido dentro de tu panel de usuario


pititxo

Miembro del Foro
Buenas @Zooropa, entro para comentar que no hubo ningún problema con la devolución de la placa, me enviaron otra enseguida, y ya esta todo en orden, y listo para entregar a mi hija, solo tengo una duda, y es que ahora no doy con la tecla para hacer para conmutar la luz RGB de los ventiladores.
Cuando tenía mal la conexión del frontal cambiaba de color dándole al reset ja,ja,ja.
Salu2.


Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Eso está bien, por fin lo va a poder disfrutar jejeje

Según el manual de la caja veo que es así, el botón de reset hace ambas funciones: RESET/LED Button

En las fotos que pusiste antes veo que a la controladora de los ventiladores le llega el conector de RESET.
Lo que no especifica en el manual de la caja es si quieres controlar los ventiladores con la placa base. En la foto veo ambos conectores blancos, uno se conecta en un SYS_FAN de la placa y el otro es para controlar los colores de los ventiladores, que puede ser de 3 o 4 pines, 5V o 12V. El conector de las rpm de los ventiladores no hay fallo, pero el de las luces míralo bien porque al ser de diferentes voltajes la puedes liar

De todas formas el de las rpm de los ventiladores no te sirve de nada conectarlo a la placa base más que para monitorizar a las rpm que están girando, ya que son ventildores de 3 pines sin control PWM. Y las luces si las conectas a la placa base se supone que las podrás controlar con algún programa de Windows, pero si las puedes variar con el botón de la caja pues tampoco es muy necesario que las conectes a la placa base


Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
Me corrijo ahora que caigo. el botón y conector de RESET no es que haga ambas funciones, sino que si lo conectas a la placa base en su conexión de reset hará esa función de reiniciar el pc, o si lo conectas a la controladora de los ventiladores hará la función de variar el color de los led de los ventiladores


pititxo

Miembro del Foro
Hola @Zooropa, efectivamente fui yo, que quité el conector del RESET de la controladora, y lo conecté a la placa. Ya esta otra vez en la controladora, y conmutan bien los RGB. De todas formas, hay ahí un amasijo de conexiones, que si no estas todos los días con ello, te puedes volver loco con tanto cable, y conector.
Muchas gracias por todo, y hasta la próxima.
Salu2.


Zooropa

.::Desde 2014::.
Amigo Del Foro .:VIP:.
La verdad que sí. El tema de las lucecitas en el pc hace poco que me he metido con ello y voy aprendiendo cosas, porque hasta ahora nunca me interesó el tema

Nada hombre, que lo disfrute tu hija muchos años, son muy buenos componentes así que no va a tener queja, ya te contará

Un saludo
