Duda LED RGB teclado mecanico

Hola soy nuevo en el foro, pido disculpas si no lo publique en la categoría correcta, tengo una duda que me está rompiendo la cabeza y quisiera si me pueden ayudar con su conocimiento, hace un tiempo adquirí un teclado Red dragón Yama K550 el cual hace unos días funcionaba perfectamente excepto unas teclas las cuales los leds comenzaron a fallar o no funcionaban el rojo o otros el azul por tal motivo no podían estar con colores que las otras teclas si. La cosa es que recientemente me arme de valor para desarmar el teclado lo cual fue un calvario, logré llegar a los leds con las pocas herramientas que pude y casi habiendo arrancado los pads de soldadura logré desmoldar los leds descompuestos, el problema ahora es el siguiente, los leds tienen 4 patas busque por ML y encontré unos serían los ws2812b el vendedor aseguro que eran de 4 pines al igual que los que tenía el teclado pero la cosa refuta en que este modelo de leds que vende son inteligentes es decir necesitan un clock y si van en serie ese clock va a la entrada del otro etc. Yo me preguntó este será el adecuado para el mi teclado? O busco unos RGB normales?, Ya que tengo entendido que si estos leds se conectan directamente a la alimentación no funcionarán a no ser que se inyecte una tensión de encendido.

Hola @Bifost

Podrias poner alguna foto del circuito impreso del teclado para ver las pistas, ver como estan conectados los leds y foto del led que has quitado.
Efectivamente los leds "argb" (addressable-red-green-azul) necesitan el pin de entrada de datos y salida datos, estos pines son los que llevan la informacion de como debe actuar el led argb, se ponen en serie (uno detras de otro) y por otro lado necesita los 2 pines de alimentacion, con la alimentacion sola no se enciende, si lo hace posiblemente este mal el led.

Un saludo.

Lizan dijo:

Hola @Bifost

Podrias poner alguna foto del circuito impreso del teclado para ver las pistas, ver como estan conectados los leds y foto del led que has quitado.
Efectivamente los leds "argb" (addressable-red-green-azul) necesitan el pin de entrada de datos y salida datos, estos pines son los que llevan la informacion de como debe actuar el led argb, se ponen en serie (uno detras de otro) y por otro lado necesita los 2 pines de alimentacion, con la alimentacion sola no se enciende, si lo hace posiblemente este mal el led.

Un saludo.

Hacer clic para expandir...

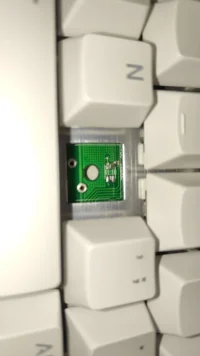

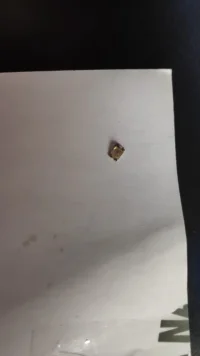

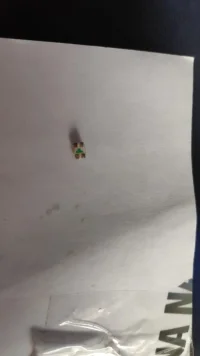

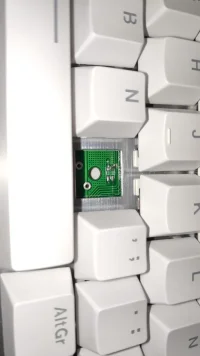

Hola, si lo que decis se cumple para mi, me temo que desperdicie dinero en vano ya que ordene un kit de 10 leds rgb smd 3528, igualmente adjunto fotos del led que removi y del circuito lamentablemente solo puedo tomarla desde el agujero del switch ya que no puedo quitar la tapa frontal.

Hola @Bifost.

No logro ver el encapsulado del led y la referencia, tiene cuatro pines perfectamente puede ser un ws2812b, aunque he visto que algun led RGB llevan 4 pines un comun (+) y tres para los colores(RGB). Por el circuito impreso veo las 4 pistas necesarias tanto para los RGB como para WS2812b, no logro apreciar si van en serie con el otro led de la otra tecla, otro dato es que los ws2812b llevan un condensador aparte el cual no veo. Creo que es un RGB. Te paso unas imagenes para que veas las diferencias entre los leds y otra de una tira de pixeles (leds, ws2812b) para que aprecies el condensador y la serie.




Espero que te sirva, un saludo.

Lizan dijo:

Hola @Bifost.

No logro ver el encapsulado del led y la referencia, tiene cuatro pines perfectamente puede ser un ws2812b, aunque he visto que algun led RGB llevan 4 pines un comun (+) y tres para los colores(RGB). Por el circuito impreso veo las 4 pistas necesarias tanto para los RGB como para WS2812b, no logro apreciar si van en serie con el otro led de la otra tecla, otro dato es que los ws2812b llevan un condensador aparte el cual no veo. Creo que es un RGB. Te paso unas imagenes para que veas las diferencias entre los leds y otra de una tira de pixeles (leds, ws2812b) para que aprecies el condensador y la serie.

Ver el archivo adjunto 4597
Ver el archivo adjunto 4598

Espero que te sirva, un saludo.

Hacer clic para expandir...

Hola, la verdad que tú comentario fue de mucha ayuda exactamente cómo vos decís con un multimetro el modo probador de diodos me di cuenta que son anodo común y dependiendo de la pata que pongo la pinza negativa prende dicho led, el capacitor puede que esté del otro lado de la placa o puede que sea una resistencia, pero tú comentario me aclaro dudas probaré con los rgb 3528 que pedí y si no veo resultados probaré con los ws2812b que mencionaste. Gracias
